F1BKM Big wheel

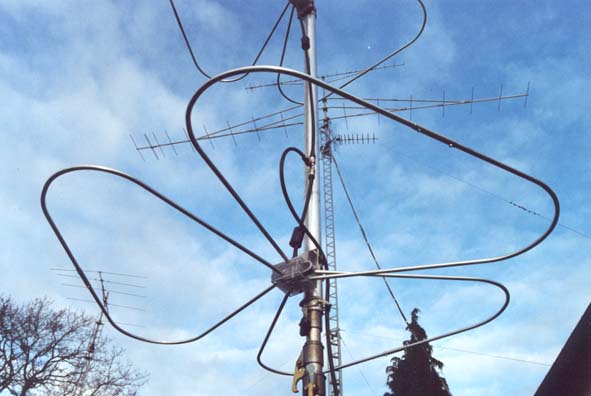

Auch bekannt (aber weniger) unter dem Namen "Grosse Rad" für Deutschsprachige und "Kleeantenne" für Französischsprachige, wurde es von vielen Autoren in seinen Prinzipien beschrieben und von vielen OM hergestellt und / oder verwendet. Die folgende Beschreibung soll Ihnen daher nur eine Lösung (eine weitere ...) geben, um dies zu erreichen, mit Materialien, die in Baumärkten erhältlich sind, und mit den "grundlegenden" Werkzeugen des Handwerkers.

Es handelt sich nicht um eine Antenne mit hoher Verstärkung: Etwa 5 dB im Vergleich zu einer "Dipolkreuz" -Antenne ist sie omnidirektional.

Es richtet sich daher insbesondere an diejenigen, die "etwas anderes als Kontakte über einen einzigen lokalen Repeater tun" möchten, ohne zu viel Geld auszugeben, an diejenigen, die Diskretion suchen, an diejenigen, die eine sehr direktive (n) Antenne (n) haben. (s) und möchten "lokale" QSOs gleichzeitig mit mehreren Stationen erstellen, ohne Kompromisse in der Richtung finden und diese bei jeder Mikrofontour nachbessern zu müssen!

NDR: André, F1BKM, beschrieb die Herstellung dieser Antenne in einem Artikel in der Zeitschrift Radio REF (März 2004). Der vollständige Artikel kann hier heruntergeladen werden (362 KB Datei).

BESCHREIBUNG DER ANTENNE:

Es gibt 3 strahlende Stränge (die allgemeine Form ist die eines Klees), die "parallel" direkt mit dem Koaxialkabel verbunden sind, wobei die Impedanzanpassung durch Platzieren eines "erhalten wird. Stummel ". Der schwierige Teil ist diese Mehrfachverbindung am Ende des Koaxialkabels: 4 Kontakte, die am Kern + 4 am Mantel hergestellt werden müssen, mindestens und unter Berücksichtigung einer Symmetrie (auf der die Operation basiert), alle mit ausreichende mechanische Festigkeit der Baugruppe…

Da ich von der in "VHF MANUAL" vorgeschlagenen Verbindung und den anderen Artikeln, die sich nicht mit diesem Thema befassen, nicht überzeugt bin, schlage ich eine Lösung vor, die "mit begrenzten Mitteln hergestellt" wird. Es ist nicht die einzige: Die Hauptsache ist, die Abmessungen der Elemente und ihre Positionierung zu respektieren, der Rest kann an Ihre Fertigungsmittel (und an Ihre Fähigkeiten als Handwerker) angepasst werden.

Das Ziel dieses Artikels ist es, Sie dazu zu bringen, einen zu erstellen und ihn zu verwenden.

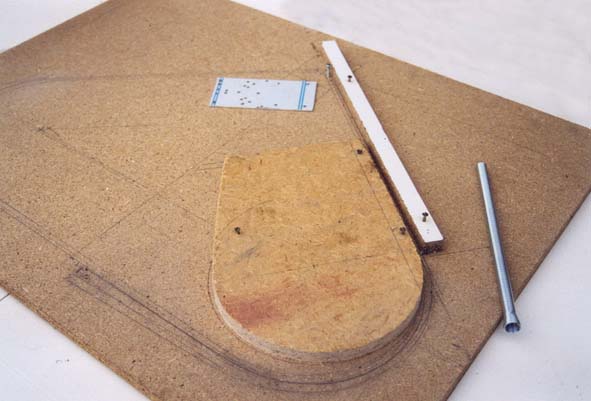

Ich empfehle Ihnen die Herstellung der Schablonen für das Bohren, um nicht alle Platten separat verfolgen zu müssen, und eine Schablone für das Biegen der Rohre, um das Ergebnis einfacher und regelmäßiger zu machen.

Bei sorgfältiger Verwendung können mehrere Antennen durch Duplizieren erstellt werden (dies kann Gegenstand von Aktivitäten für einen Radioclub sein).

VORBEREITUNG DER SO239-UNTERBAUGRUPPE:

Löten Sie ein Messingrohr mit einem Außendurchmesser von 4 mm und einer Länge von 12 mm auf den Kern des SO239. Löten Sie am anderen Ende eine 3 mm Messinggewindestange mit einer Länge von 16 mm. Der so modifizierte SO239 ist mit dem unteren Verbindungsdreieck verschraubt.

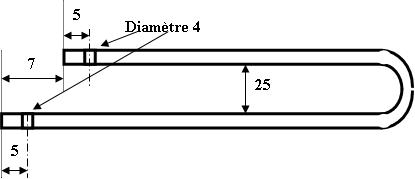

Der "Stummel" besteht aus einem 20 mm breiten und 2 mm dicken Aluminiumstreifen. Seine entwickelte Länge beträgt 127 mm für eine Antenne im "freien Raum", sie muss ungefähr 152 mm für eine Antenne über einem Fahrzeug betragen (bei 5/8 Wellenlänge oder ungefähr 130 cm).

HERSTELLUNG VON ELEMENTEN:

Bereiten Sie die Elemente (die drei "Blätter" des Klees) aus Aluminiumrohren mit einem Durchmesser von 10 mm und einer Länge von 1 Meter vor (Standardgröße im Laden).

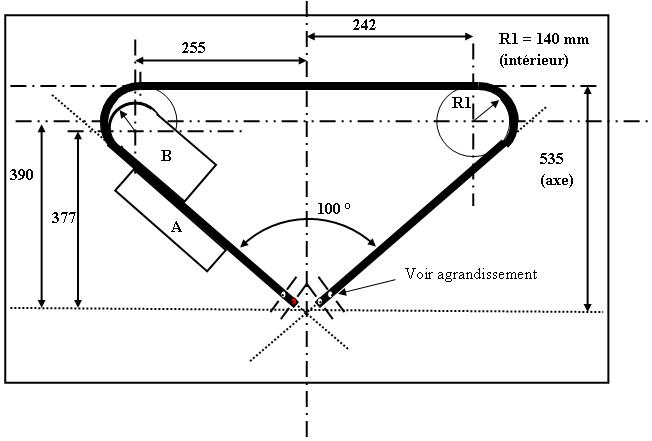

Biegen Sie jedes Rohr mit der Schablone. Setzen Sie das Rohr in die Nut zwischen den Teilen "A" und "B" der Schablone ein und schrauben Sie eine 4-mm-Schraube in das Loch, das dem Ende am nächsten liegt, und in das der Schablone (dies blockiert das Rohr).

Fädeln Sie die Biegefeder ein und biegen Sie sie in der Nähe des Kontakts des Rohrs und des Teils "A" in der Ebene der Schablone.

Bewegen Sie die Feder, bis die für das Rohr gezeichnete Krümmung erreicht ist. Bohren Sie das 3 mm Loch am Ende des erhaltenen "halben Blattes".

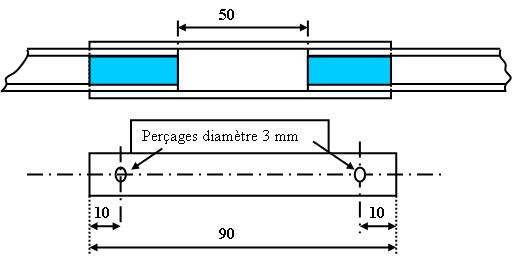

Die entwickelte Länge jedes Elements beträgt 2050 mm, d. H. 2 Rohre (ein Meter), die durch eine Hülse aus Aluminiumrohr mit einem Durchmesser von 12 mm und einer Länge von 90 mm gemäß der nachstehenden Zeichnung verlängert sind.

DETAILS DER ELEMENTE DER ELEMENTE (Positionierung der zentralen Verbindungen)

                        Bohren Sie zum Zeichnen auf die Biegeschablone das rot markierte Loch.

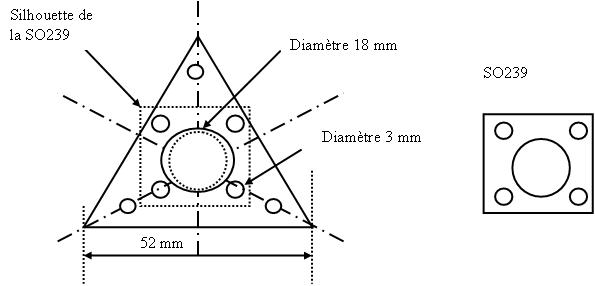

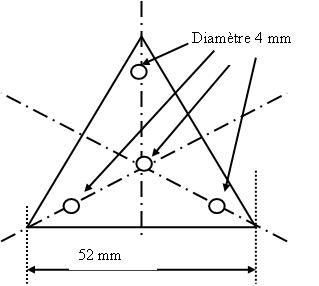

VERBINDUNGSDREIECKE

Das "Erdungs" -Verbindungsdreieck ist die Unterstützung für die Basis der SO239-Buchse.

Das Material ist Aluminium mit einer Dicke von 2 mm. Die Spitzen der Dreiecke werden abgerundet.

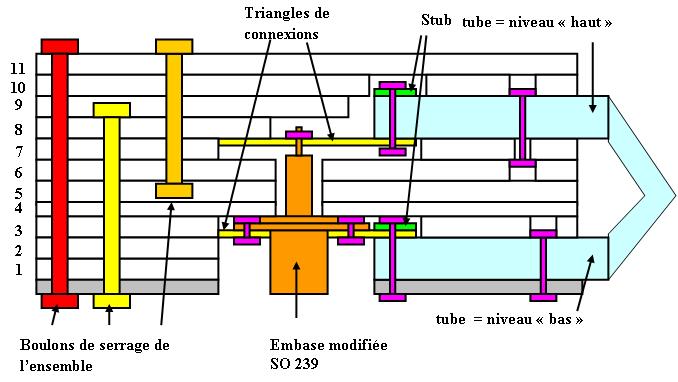

PRINZIP DER STAPELUNG

Bitte beachten Sie: Diese Zeichnung ist kein Schnitt !!! In der Tat befinden sich die Röhren des "niedrigen" Niveaus in Wirklichkeit nicht in derselben vertikalen Ebene wie die Röhren des "hohen" Niveaus !!! . Verwenden Sie es nur, um die in der Tabelle und im Text genannten Stapel und Lochdurchmesser zu verstehen .

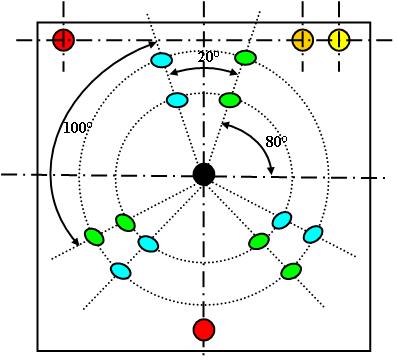

BOHREN VON ISOLIERPLATTEN

Alle Platten sind aus „synthetischem Glas“ mit einer Dicke von 5 mm, mit Ausnahme der Nr. 4 in 2 mm (wenn Sie keine haben, setzen Sie eine von 5 mm ein und vergrößern Sie folglich den Biegeradius des Stummels bleiben die Ergebnisse korrekt)

Eine Übersichtstabelle der Plattenlochdurchmesser kann HIER heruntergeladen werden (20 KB Datei).

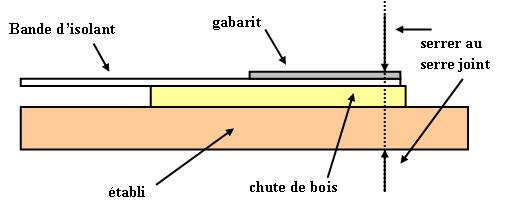

BOHRMETHODE

Plattenformen (Draufsichten)

Die Zeichnung der Formen der 11 Isolierplatten finden Sie HIER (8 KB Datei).

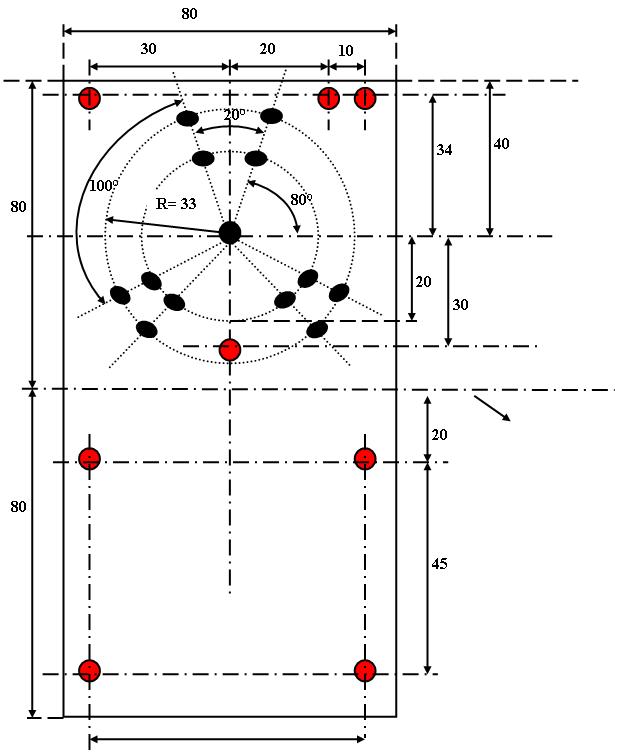

BOHRVORLAGENSKIZZE (Draufsicht)

Die Verfolgung kann auf Papier erfolgen, das mit Klebeband auf der Platte befestigt ist. Richten Sie dann die Löcher durch das Papier, es ist einfacher, die Zeichenfehler zu korrigieren! Die Schablone besteht aus 2 mm Aluminiumblech (oder Eisen von 1 mm oder mehr).

                                                                      60

Machen Sie die Grundplatte mit der Bohrschablone (siehe Zeichnung oben).

Um es zu falten, klemmen Sie das "horizontale" Teil zwischen zwei Stahlwinkeln im Schraubstock Ihrer Werkbank, wobei nur das Teil übrig bleibt, das die Flansche aufnehmen kann. Falten Sie dieses Teil mit einem Hammer quadratisch.

Montieren Sie die drei "halben Blätter" mit ihrer Verbindungshülse auf der Grundplatte und achten Sie dabei auf die Richtung der halben Blätter (alle in die gleiche Richtung).

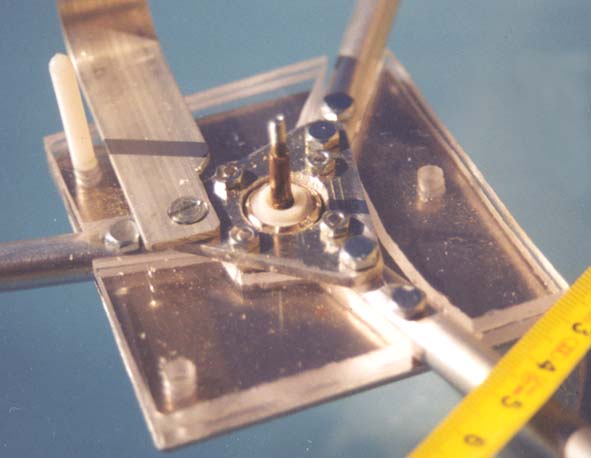

Montieren Sie die vorherige Baugruppe mit der SO239-Unterbaugruppe (jedoch ohne den auf dem Foto sichtbaren Stummel, da dies in dieser Produktionsphase unpraktisch ist).

Bohren und schneiden Sie die Plattenstücke aus den Schichten 1 und 2. Bitte beachten Sie: Der zentrale Ausschnitt in Ebene 2 muss groß genug sein, damit die Basis des SO239 hindurchtreten kann. Vergrößern Sie das zentrale Loch vor dem Sägen mit der konischen Raspel. Wenn der Kunststoff schmilzt und an der Reibe haftet, abkühlen lassen und der erstarrte Block sehr leicht entfernt werden kann (Schraubenzieherschlag).

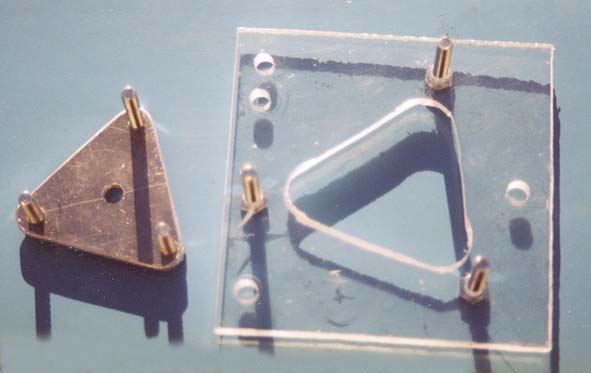

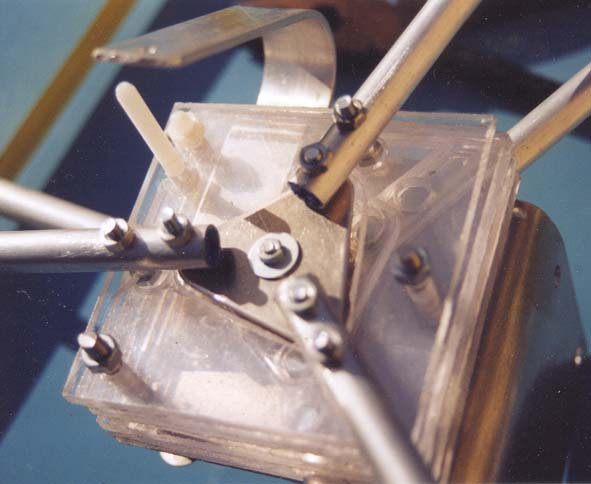

Passen Sie die Isolierplattenstücke aus den Schichten 1 und 2 an und montieren Sie sie.

Bohren Sie die Löcher an jedem Ende des Stummels. Senken Sie eines der Löcher an, damit der Kopf der Befestigungsschraube bei der Montage nicht hervorsteht.

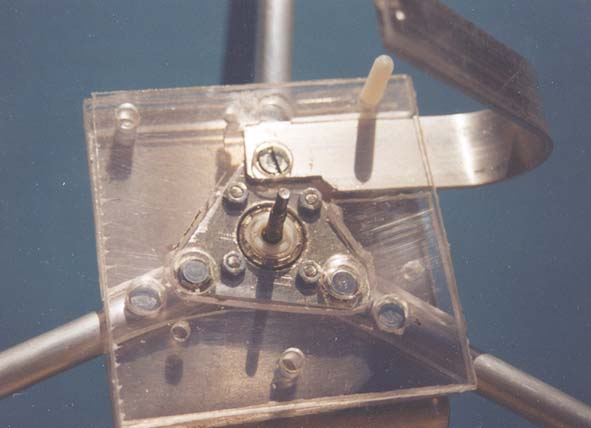

Der Stummel (nicht vollständig gefaltet) kann jetzt eingesetzt werden.

Bohren Sie die Schicht 3-Platte, machen Sie den zentralen "dreieckigen" Schnitt, zeichnen Sie "an Ort und Stelle" nach, um den Durchgang des Stummels zu schneiden, schneiden Sie, stellen Sie ein, richten Sie die Schicht 3-Platte ein.

Stellen Sie die Platten für die Schichten 4, 5, 6 und 7 her (Dicke 2 mm). Installieren Sie das obere Verbindungsdreieck mit seinen Schrauben. Montieren Sie die 3 verbleibenden Halbblätter mit den Hülsen zu den 3 bereits montierten. Legen Sie die Platte 7 mit ihren Schrauben auf den bereits hergestellten Stapel.

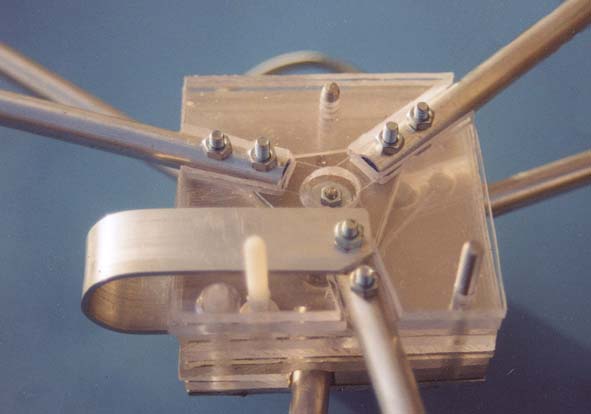

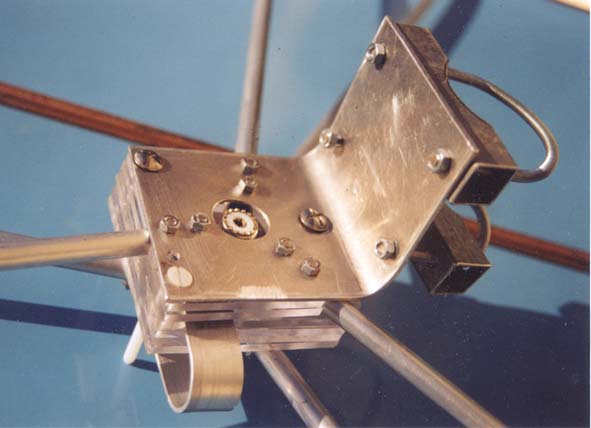

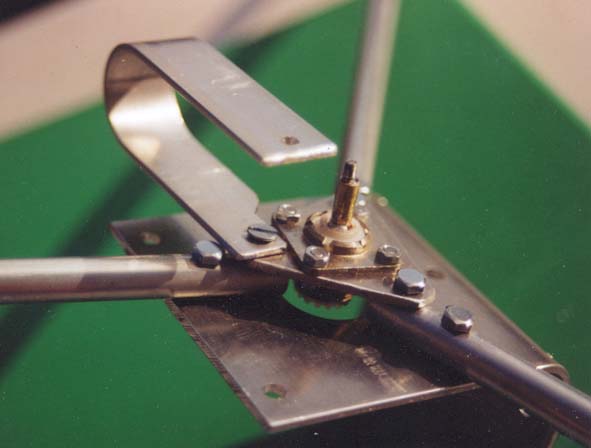

Mit den Blättern der oberen Hälfte zusammensetzen. Schrauben Sie den zentralen Kontakt fest (setzen Sie eine "große" Unterlegscheibe ein: siehe Foto oben).

Machen Sie Platte 8 und Platte 9. Montieren. Falten und montieren Sie den Stummel. Machen Sie die Platte 10 (die die Befestigungsmuttern der letzten Ebene enthält). Montieren . Machen Sie die Platte 11 (einfach); Montieren . Es ist vorbei ... oder fast.

Fertigen Sie die Klemmen. Siehe Foto und Zeichnung gegenüber und unten. Die Herstellungsmethode ist hinsichtlich des Biegens dieselbe wie für den Stummel (Holzkeile sind fast unerlässlich ...).

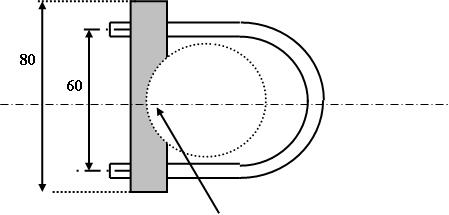

MONTAGEFLANSCHE

Vor dem Versiegeln: Testen Sie die Antenne in einer endgültigen Umgebung (oder einer ähnlichen Umgebung wie möglich), um sicherzustellen, dass sie ordnungsgemäß funktioniert.

KUPPLUNG VON ZWEI ANTENNEN:

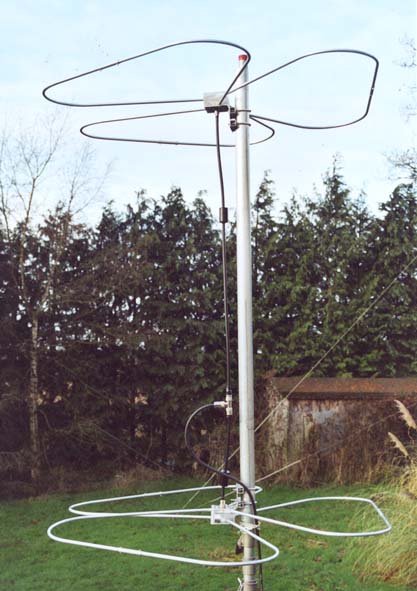

Diejenigen, die "den DX jagen" wollen, werden (mindestens) zwei setzen. Die Verstärkung erhöht sich für 2 übereinanderliegende Antennen um + 3 dB. Platzieren Sie einen Empfangsvorverstärker "oben am Mast", um die Verluste des Verbindungskabels auszugleichen (da der Gewinn, wie gesagt, relativ gering ist, müssen so wenig wie möglich Zehntel der von der Antenne aufgenommenen Mikrovolt verloren gehen). Fügen Sie für den Koppler einen "T" -Anschluss für PL 259- und 4 PL259-Buchsen + 1,50 m 75-Ohm-Koaxialkabel hinzu (hochwertiges "TV" -Kabel mit einem Geschwindigkeitskoeffizienten von 0,66).

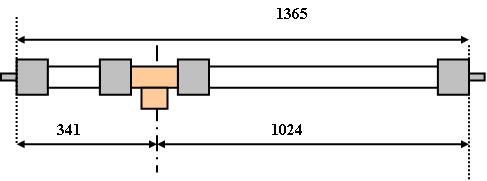

Für die Montage von zwei übereinander angeordneten Antennen müssen diese für einen optimalen Betrieb (Wellenlänge 5/8) etwa 1300 mm voneinander entfernt sein. Da die Impedanz jeder Antenne durch den Stich auf 50 Ohm reduziert wird, muss die Impedanz nach der Parallelschaltung der Antennen angepasst werden. Es sind mehrere Methoden möglich: Die "klassische" Methode besteht aus zwei identischen Antennen, die identisch am Mast platziert sind => Jede Antenne ist mit einem 50-Ohm-Koaxialkabel beliebiger Länge verbunden (jedoch für jede Antenne gleich). Diese beiden Kabel werden in einem 75-Ohm-Koaxialkabel, das am 50-Ohm-Abwärtskabel in Reihe geschaltet ist, parallel zu einer Viertelwelle geschaltet. In seinem ArtikelDM2ABK bietet eine andere Lösung, die ich ausgewählt und an meine Bedürfnisse angepasst habe. Es ist die folgende Baugruppe:

Die Antennen sind identisch. Die obere Antenne ist mit ihren Flanschen unter der Ebene der Elemente am Mast befestigt (normale Position) und mit einem Koaxialkabel von 75 Ohm und ¾ Wellenlänge verbunden. Die untere Antenne ist "verkehrt herum" befestigt (daher mit ihren Flanschen über der Ebene ihrer Elemente) und mit einer ¼-Wellenlängenlinie von koaxialen 75 Ohm verbunden. Die beiden 75-Ohm-Koaxialkabel sind über das 50-Ohm-Abwärtskabel parallel geschaltet. Die Länge der 75-Ohm-Leitung beträgt unter Berücksichtigung des Geschwindigkeitsfaktors des Kabels (0,66) 1350 mm, was dem optimalen Abstand der beiden Antennen entspricht. Da der Längenunterschied der beiden 75-Ohm-Stränge eine halbe Welle ist, führt dies zu einer Phasenverschiebung von 180 ° in der Antennenversorgung.Die mechanisch entgegengesetzte Position der Elemente einer Antenne relativ zu denen der anderen führt jedoch auch zu einer Phasenverschiebung von 180 °. Was letztendlich zu Phasenstrahlung von den beiden Antennen führt !!!

Die Montage ist einfach, da die beiden 75-Ohm-Kabel parallel an den beiden Zweigen eines "T" -Anschlusses für PL259 angeschlossen werden und das 50-Ohm-Down-Kabel an den mittleren Ausgang angeschlossen werden soll.

Literaturverzeichnis:

Artikel von W1 IJD und W1FVY in der Zeitschrift QST vom September 1961 (in englischer Sprache)

VHF-UHF-HANDBUCH von GR JESSOP G6JP (auf Englisch)

ANTENNENBUCH von K. ROTHAMMEL DM2ABK

73 - André, F1BKM
