Abstimmknopf für SDR #

Ich habe eine USB-Mausplatine verwendet und den Scrollrad-Encoder durch einen Drehcodierer ohne Arretierung ersetzt. Ich habe ihn in eine Box eingefügt, in der alle Funktionen der Originalmaus erhalten bleiben (3 Tasten + Cursorzeiger). Es wird als zweite USB-Maus installiert.

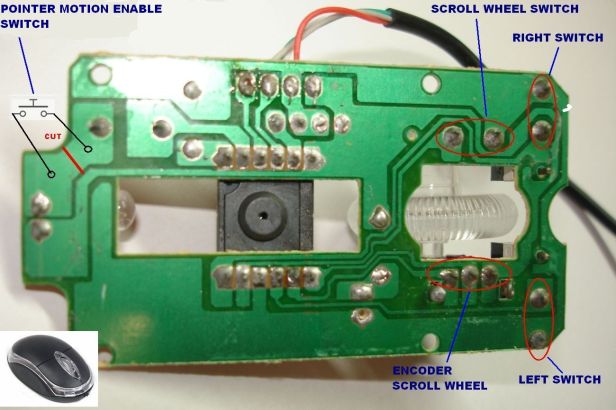

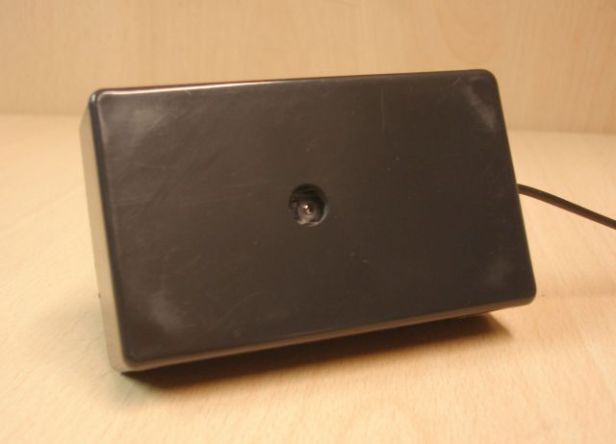

Ich habe einen Schalter hinzugefügt, um die Zeigerbewegung zu aktivieren. Dadurch wird verhindert, dass sich der Cursor aus seiner Position bewegt, wenn Sie den Knopf drehen oder die Box in Ihren Händen halten.
Wenn Sie nur einen Knopf ohne die anderen Funktionen der Maus benötigen, dauert die Montage nur zehn Minuten.

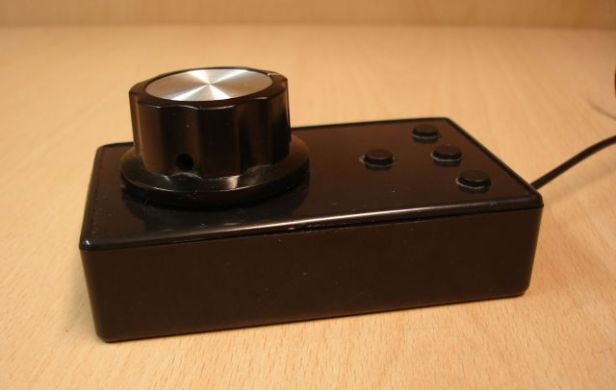

Hier ist die Box:

Dies ist die Liste der Teile, die ich verwendet habe; Sie sind sehr häufige Teile, die bei Ebay oder Aliexpress zu finden sind. Kopieren Sie die URL der Bilder und fügen Sie sie in die Google-Suche nach Bild ein, um die Verkäufer zu finden

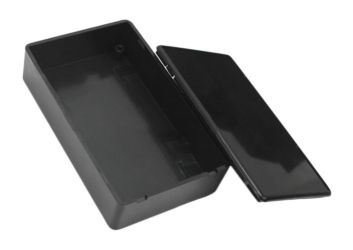

Die Innengröße der Box beträgt mm. 96 x 56 x 21

Die Mausgröße beträgt mm 96 × 55, sodass der untere Teil perfekt in die Box passt. Sie müssen nur die Höhe der beiden Seiten schneiden und reduzieren. Dies ist sehr hilfreich, da keine Anpassung an die Platine in der Box vorgenommen werden muss. Geben Sie einfach etwas Kleber auf die vier Stifte, die die Platine in Position halten, und ein paar Tropfen zwischen der Basis der Maus und dem Boden der Box

Der Knopf hat einen Durchmesser von 45 mm, aber das ist der Durchmesser des unteren Randes, der obere Teil ist 37 mm.

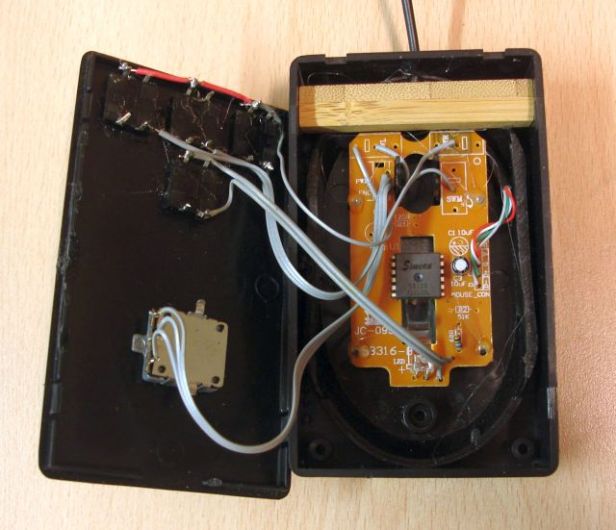

Der Druckknopf ist 12 x 12 x 7; Ich habe chinesischen B6000-Kleber verwendet, um sie auf der Abdeckung zu befestigen, nur kleine Tropfen auf den schwarzen Plastikstiften an den vier Ecken. Ich habe den Holzabstandshalter, den Sie auf dem Bild sehen, eingesetzt, um die Schalter zu unterstützen, für den Fall, dass der Kleber nicht ausreicht. Der 4. Schalter befindet sich auf der Halterung des Scrollrads.

Der Encoder ist das wichtigste Teil, es ist Typ EC16 ohne Arretierungen . Diejenigen, die ich gekauft habe, sind schwer zu drehen, aber dies kann durch einfaches Öffnen (sehr leicht) und Entfernen des Fettes und des O-Rings behoben werden. Es wird sich wie ein Wirbel drehen!

Die Gesamtkosten der aus China gekauften Teile betrugen ca. 4 USD, wurden jedoch unter Berücksichtigung der Kosten für Einzelstücke berechnet, die in Losen von 5 bis 10 Stück verkauft wurden. Die Lieferzeit betrug 30 bis 60 Tage

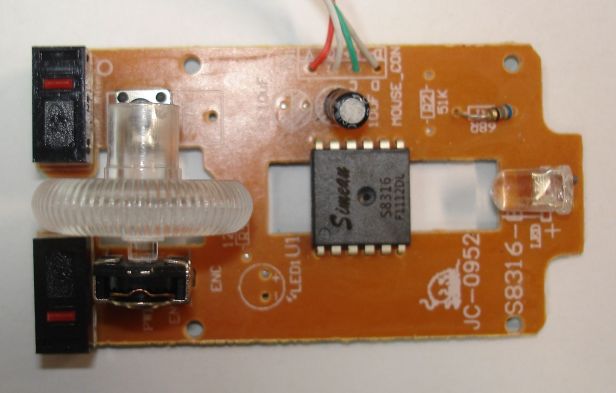

Hier ist die Platine vor der Änderung:

Die drahtlose Version kommt bald!

Aktualisieren:

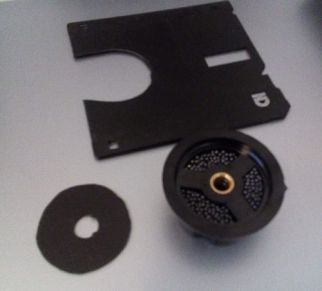

Zusätzliches Gewicht für den Knopf mit Blei für die Jagd. Das Gewicht ging von 22gr. bis 50 gr.
Mit Leim gefüllt und mit einer Plastikkappe abgedeckt.
Der Knopf dreht sich sehr einfach und schnell mit einem Finger. Ich benutze ihn die ganze Zeit, wenn ich Webseiten und PDFs nach oben und unten scrolle.

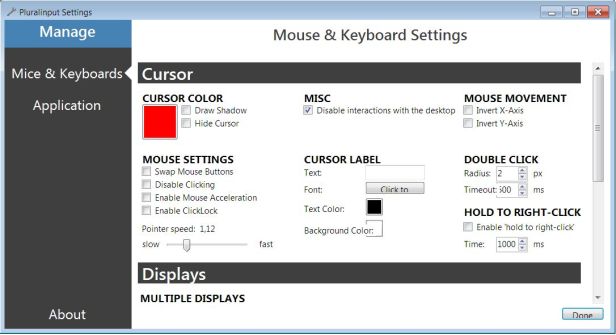

Installierte Pluralinput auf meinem Windows 7-PC, um zwei unabhängige Cursor zu haben.
Die Funktionen der zweiten Maus können ein wenig angepasst werden

Jetzt kann ich den Cursor des Knopfes auf einer Ziffer des Frequenzzählers belassen und andere Dinge mit der normalen Maus tun, z. B. den Betriebsmodus ändern, einen Speicher auswählen und zu einem anderen Teil des angezeigten Bandes springen.
Der Knopf funktioniert unabhängig, auch wenn SDR # nicht das aktive Fenster ist. Das SDR # -Fenster kann teilweise von einem anderen Fenster überlappt werden, solange der Cursor im SDR # -Fenster bleibt. Ich kann zwei Fenster nebeneinander haben und den SDR weiter optimieren, während ich den Browser benutze. Leider können wir den Cursor nicht auf ein bestimmtes Fenster sperren, aber zumindest ist er bereit, wenn wir zum SDR # -Fenster zurückkehren.

Es gibt eine andere Windows-Software namens Eithermouse, die dasselbe tun soll, aber nicht richtig zu funktionieren scheint.

Linux-Benutzer können Multi-Pointer X aktivieren

Dies ist wahrscheinlich das Maximum, das ohne einen bestimmten Treiber erreicht werden kann, der den zweiten Mauszeiger auf SDR # sperrt und den Tasten benutzerdefinierte Funktionen zuweist. Andere existierende Lösungen, um die Kontrolle über das SDR # -Programm zu übernehmen, beinhalten die Verwendung eines Mikrocontrollers wie Arduino und eines speziellen Plugins, aber dieses grundlegende Projekt ist nichts dergleichen. Es begann nur damit, das Scrollrad durch einen Knopf zu ersetzen, der übliche ultracheap-Teile verwendet.
