Panorama Odeich

Bremer Osterdeich © 13DW100 @ bremerfunkfreunde.de ©

13DW100

Studio von Radio-BFF

BFF Zentrale 2a

Mein Funk-Observarium © 13DW100 @ www.bremerfunkfreunde.de ©

QTH-DATEN

Longitude : 8.51441 E (8° 30' 52'' E)
Latitude : 53.36315 N (53° 21' 47'' N)
QTH locator : JO43kb

Homemade GAS 6M 4Elm. / nA

Sirio 2700 Vertikal / für 20-10Meter

X5000 2M/70cm/23cm Vertikale /

X200 2M/70cm Vertikale /

10Elm.X-Yagi 70cm /

5Elm. X-Yagi 2M /

G5RV 2*14,73m mit 23°Neigung spp in 12m via Hünerleiter

Icom 7300: 320 Meter - 4 Meter connect to :

4 Elm. GAS 6M, no con.

Sirio 2700 Vertikal / für 20-10Meter

G5RV 2*14,73m mit 23°Neigung spp in 12m via Hünerleiter für 80-10Meter

Yaesu Ft 590 2m/70 FM connect to:

10Elm.X-Yagi 70cm Horizontal /

5Elm. X-Yagi 2M Horizontal /

X5000 2M/70cm/23cm Vertikale /

X200 2M/70cm Vertikale /

Und diverse sekundäre Handfunkgeräte, zu viele für eine Liste

Scanner: R820 T2 SDR-Stick with SDR Progs.

All Band and Mode via USB3 connect to: Sirio Discone 2700

QRV:

2 Meter Freenet FM/DMR /

70cm MHz FM/DMR /

11Meter FM/SSB /

45Meter 6.670 KHz LSB + - QRM

86Meter 3470 KHz LSB+- QRM

Ansichts-sachen

13DW Langdraht

Verortung meines Dipol 2*14.73m gestreckt Aufgh. mittige Speisung über Hünerleiter in 12m Höhe

Neigung Az:23 Grad / 285 Grad West----105 Grad Ost

13DW100 Home

Der Nord-Azimut/ "the Zero-Point"

Heimat

In "Sichtweite": Lichtmasten des Weserstadion (Links), DB0OZ (Mitte), Fallturm Uni Bremen (Rechts Aussen)

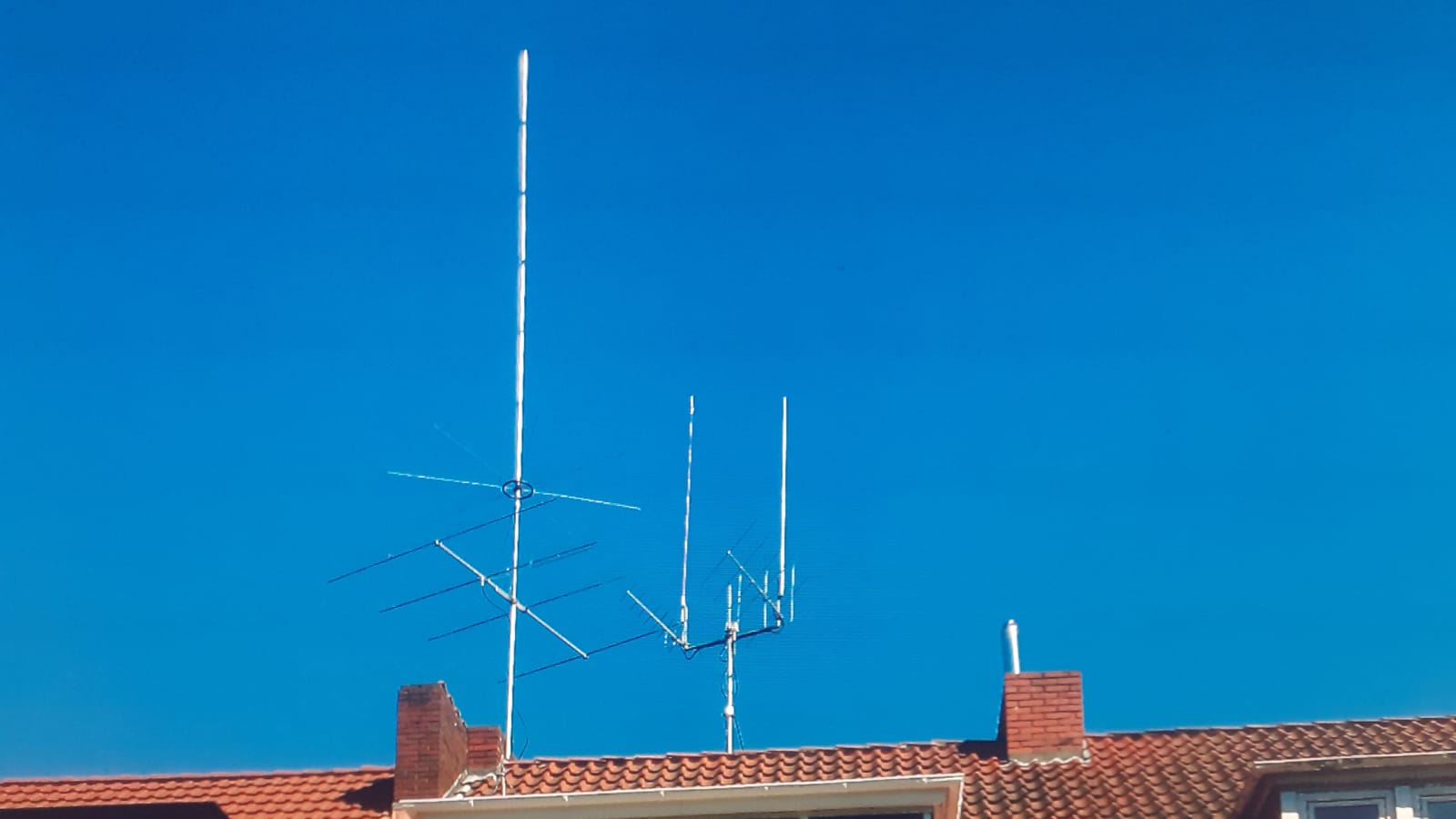

Der "Antennenwald

"Richtwerkzeug", mit Umschaltbox für Horizontal+Vertkalbetrieb

Antennenwald

5 Elem. 2Meter und 10 Elem. 70 cm Richtantennen (auf 310Grad)

Selfmade 6 Meter GAS 4 Elem.: Richtung OST

6Meter 4el GASSER

50/5er Alu-Doppelrohr-Anlage:Dreh- u. einfahrbareres Trägerrohr für:

6 Meter GAS 4 Elem. und Sirio 2700

Ant.Spitze 9m ü. D.

Selfmade 6 Meter nach Gasser s.Bild o.

6Meter 4el GASSER dims

Sirio 2700 nutze ich von 40-10 Meter

Sirio Vertikal

© 13DW100 @ bremerfunkfreunde.de ©

Ohne "Korbspitze" und Angepasst auf Bandmitte 10 Meter

Wiki : Sirio

Die Sirio (Pan) Blizzard 2700 ist die zur Zeit wohl beliebteste CB-Stationsantenne aus Aluminium, welche auch für 10m Amateurfunk genutzt werden kann.

Ihre Stabilität, technische Funktion und die Lebensdauer überzeugten schon Tausende von Funkern. Windgeschwindigkeiten bis zu 130 kmh sind laut Hersteller möglich und beschädigen die Antenne nicht.

Großer Frequenzbereich von 26,4-28,4 MHz, maximaler Gewinn mit 3,65 dBi, sehr gutes SWR, mit Antistatikkorb an der Spitze.

Unbedingt notwendig ist auch der mitgelieferte Nylonring für die Radiale der das 'singen' der Antenne bei Wind verhindert. Solche, durch den Wind verursachten Geräusche können sonst schnell das Nervenkostüm des Funkters (und der Nachbarn) beschädigen.

Stationsantenne für CB und 10m-Amateurfunk
Typ Rundstrahler
Abstimmbar 26,4 bis 28,4 MHz
niedriger Abstrahlwinkel für gute DX-Eigenschaften
8 Radials
Material: Aluminium
Ring: Nylon

Spezielle Abdichtungen an den oberen Elementen gegen Eindringen von Feuchtigkeit, computerberechnete Kupferspule, spezieller Kunststoff-Stabilisationsring gegen Vibrationen und Geräuschentwicklung für die 8 Radiale.

Die Sirio Blizzard 2700 kann auch für 10m Band Amateurfunk genutzt werden. Je nach Frequenzbereich sind dann etwas Anpassungen in der Länge notwendig.

Typ: 5/8 Lambda Rundstrahler
Frequenzbereich: 26,4-28,4 Mhz
Impendanz: 50 Ohm
Abstrahlung: 360°
Polarisation: vertikal
Gewinn: 1,50 dBd bzw. 3,65 dBi
Bandbreite bei SWR <2 ≥ 2000 KHz (200 Kanäle)
bestes SWR 1.1 bei Resonanzfrequenz
Belastbarkeit: max. 1000 Watt dauerhaft, 3000 Watt kurzzeitig
